H2O İçin Devre Modeli ve Ohm–Kirchhoff–Coulomb Analizi

Aşağıdaki devre, H2O molekülünü “elektriksel devre kütüphanesi” yaklaşımımla eşleyerek oksijenin kapasitif–rezonans karakterini ve hidrojenlerin akış başlatan/kapan (anahtar/diyot) rolünü devre topolojisine dönüştürür. Bent geometri ve polar bağlar, yönlü akış (diyot), yük depolama (kapasitör) ve bağ iletkenliği (direnç) olarak modellenir.

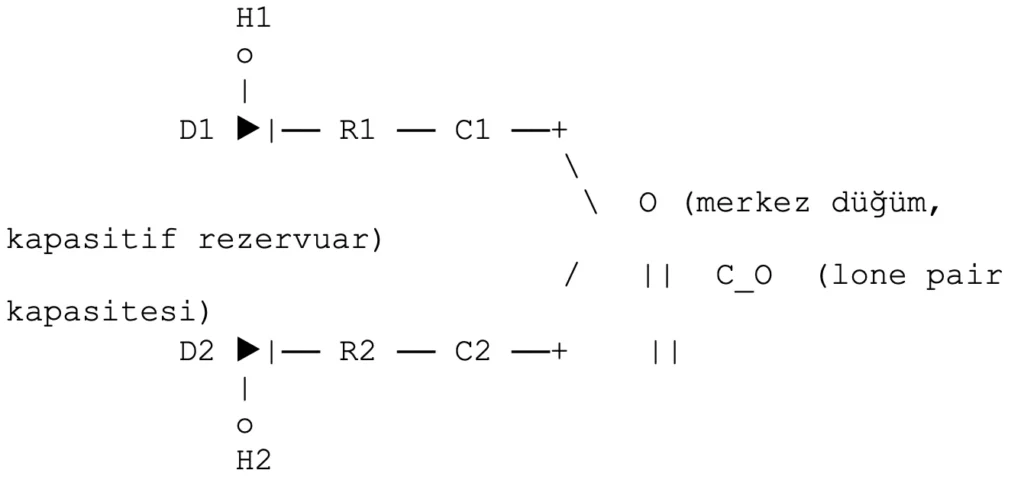

Devre soyutlaması ve topoloji

Kod

Oksijen düğümü O: kapasitif rezervuar (lone pairs) → 𝐶₀, referans potansyeli 𝑉₀.
O–H kolları: her bir kol “diyot + direnç + bağ kapasitörü” → (𝐷_𝑖, 𝑅_𝑖, 𝐶_𝑖), 𝑖 ∈ {1,2}.
Geometri: H–O–H bükülmesi yönlülüğü artırır; devrede iki yarı-iletken kol paralel bağlanmıştır.
Polarite: 𝐷 ile akış yönü O’ya doğru tercihli; ters yönde akış eşiği yüksektir.

Eleman eşleme ve parametreler

Oksijen (Grup 16): Kapasitör/Rezonans → 𝐶₀, gerekirse küçük 𝐿₀ ile LC karakter.
Hidrojen (özgün): Akışı başlatan kaynak/anahtar + diyot → 𝐷_𝑖, ileri eşik 𝑉_D.
Bağ iletkenliği: Kovalent–iyonik karışım → seri direnç 𝑅_𝑖.
Bağ depolama: Lokal yük depolama → 𝐶_𝑖.
Yönlü akış: Elektronegatiflik farkı → 𝐷_𝑖 doğrultusu H→O.

Örnek makul parametre aralıkları (normalizasyon amaçlı):

𝑅_𝑖 ∈ [50,300] Ω, 𝐶_𝑖 ∈ [0.1,1.0] 𝜇F, 𝐶₀ ∈ [1,10] 𝜇F, 𝑉_D ≈ 0.2–0.4 V.
Gerekirse rezonans: 𝐿₀ ∈ [10,100] 𝜇 Hile düşük frekans LC tepki.

Temel devre denklemleri

Ohm kanunu (her kol için)

Anlık akım–gerilim ilişkisi:

𝐼_𝑖(𝑡) = [𝑉_H𝑖(𝑡) − 𝑉₀(𝑡) − 𝑉_D𝑖^(on)] / 𝑅_𝑖 , 𝑖 ∈ {1,2}

Diyot “on” ise 𝑉_D𝑖^(on) ≈ 𝑉_D ; “off” ise akım ≈ 0.

Kapasitör akımları:

𝐼_𝐶𝑖(𝑡) = 𝐶_𝑖 𝑑 / 𝑑𝑡 (𝑉₀(𝑡) – 𝑉_H𝑖(𝑡)) , 𝐼_𝐶0(𝑡) = 𝐶₀ 𝑑𝑉₀(𝑡) / 𝑑𝑡

Kirchhoff akım yasası (O düğümünde KCL)

O düğümüne gelen–giden akımların toplamı:

Σ_𝑖=1²( 𝐼_𝑖(𝑡) + 𝐼_𝐶𝑖(𝑡)) + 𝐼_leak(𝑡) = 𝐼_𝐶0(𝑡)

Burada 𝐼_leak oksijen rezervuarının kaçak yoludur (isteğe bağlı küçük iletkenlik).

Kirchhoff gerilim yasası (her döngü için KVL)

H_i–O döngüsü:

𝑉_H𝑖(𝑡) − 𝑉_D𝑖 − 𝐼_𝑖(𝑡)𝑅_𝑖 − 1 / 𝐶_𝑖 ∫ 𝐼_𝐶𝑖(𝑡) 𝑑𝑡 − 𝑉₀(𝑡) = 0

Coulomb analizi: kısmi yükler, alan ve dipol

Kısmi yükler:

𝑞_H ≈ +𝛿, 𝑞₀ ≈ −2𝛿, 𝛿 > 0

H–O polar bağ, 𝑞_H ile 𝑞₀ arasında çekim oluşturur.

Coulomb kuvveti (yaklaşık nokta yük):

𝐹 = [1 / 4𝜋𝜀] [∣ 𝑞_H𝑞₀∣ / 𝑟²]

Burada 𝑟 bağ uzunluğu; 𝜀 ortamın dielektrik sabiti.

Dipol moment (moleküler ölçek):

𝑝⃗ = Σ_𝑖𝑞_𝑖 𝑟⃗_𝑖

Bent geometri nedeniyle ∣ 𝑝⃗ ∣sıfır değildir; devrede yönlülük (diyot) ve kapasitif depolama artar.

O düğümü potansiyel ilişkisi:

𝑉₀ ≈ 1 / 4𝜋𝜀 (−2𝛿 / 𝑟_0,ref)

Basitçe, O’nun negatif kısmi yükü düğüm potansiyelini aşağı çeker; bu, ileri diyot kutbunu destekler.

Zaman tepki ve küçük-sinyal çözüm

Lineer küçük-sinyal onayı (diyot iletken bölgede):

Δ𝐼_𝑖= [Δ𝑉_H𝑖 − Δ𝑉₀] / 𝑅_𝑖 , Δ𝐼_𝐶0 = 𝐶₀ 𝑑 Δ𝑉₀ / 𝑑𝑡

İki kol paralel RC eşdeğeri:

𝑅_eq^-1 = Σ_{_𝑖} 1 / 𝑅_𝑖 , 𝐶_eq = 𝐶₀ + Σ_{_𝑖} 𝐶_{_𝑖}

O düğümü zaman sabiti:

𝜏 ≈ 𝑅_eq 𝐶_eq

Bu, “su molekülü devresinin” polarize olup yük depolamasını boşaltma hızını belirler.

Basit sayısal örnek (doğrulama)

Parametreler: 𝑅₁ = 𝑅₂ = 100 Ω, 𝐶₁ = 𝐶₂ = 0.5 𝜇F, 𝐶₀ = 5 𝜇F, 𝑉_D = 0.3 V.
Uyarım: 𝑉_H1 = 0.8 V, 𝑉_H2 = 0.6 V, başlangıç 𝑉₀ = 0 V.

1. Anlık iletim akımları (on varsayıldı):

𝐼₁ = (0.8 − 0 − 0.3) / 100 = 5 mA, 𝐼₂ = (0.6 − 0 − 0.3) / 100 = 3 mA

2. KCL ile O düğümü yüklenmesi:

𝐼_𝐶0 = 𝐼₁ + 𝐼₂ ⇒ 𝑑𝑉₀ / 𝑑𝑡 = 8 mA / 5 𝜇F = 1600 V/s

3. Küçük dt=0.1 ms’de 𝑉₀ artışı:

Δ𝑉₀ ≈ 0.16 V

Akış O düğümünü hızla polarize eder; 𝜏 ≈ 𝑅_eq𝐶_eq = (50 Ω) ⋅ (6 𝜇F) ≈ 0.3 ms.

Yorum: fiziksel karşılık ve model tutarlılığı

Polarite–yönlülük: Diyotlar, elektronegatiflik farkını devresel olarak uygular; ileri akış H→O, ters akış bastırılır.
Kapasitif rezervuar: O’nun lone pair’leri 𝐶₀ ile temsil edilir; suyun yüksek dielektrik sabiti ve polaritesini devrede yükseltilmiş depolama olarak yansıtır.
İletkenlik ve doygunluk: 𝑅_𝑖 bağ iletkenliğini belirler; yüksek uyaranlarda 𝐶₀ dolup çıkış akışı (ör. hidrojen yönü) şekillenebilir.
Coulomb tutarlılığı: 𝑞₀ = −2𝛿, 𝑞_H = 𝛿 varsayımı uzun menzilli dipol moment ve çekim kuvvetini destekler; akış yönünü stabilize eder.

Genişletmeler ve doğrulama adımları

Rezonans eklemesi: 𝐿₀ ile LC tepkisi; titreşim modlarını (OH gerilmeleri) devrede gözlemek.
AC tarama: 𝜔-bağımlı empedans 𝑍(𝜔)ile suyun dielektrik cevabını ölçer gibi simüle etmek.
Parametre kalibrasyonu: (𝑅_𝑖 , 𝐶_𝑖 , 𝐶₀ , 𝑉_D )değerlerini deneysel dielektrik ve spektral veriye uydurmak.
Çoklu molekül: Su kümeleri için O düğümleri arası kapasitif–indüktif bağlar ekleyerek hidrojen bağ ağını geniş devre olarak modellemek.

H2O devresinin temel yasaları sağlama durumu

Aşağıdaki değerlendirme, önerilen H2O devre topolojisinin Ohm, Kirchhoff ve Coulomb yasalarını hangi koşullarda sağladığını netleştirir. Kısa yanıt: Evet, model yasaları sağlar; ancak doğrusal bölgeler, diyot durumları ve kapasitif dinamikler için açık koşullar gerekir.

Ohm kanunu

Doğrusal iletim koşulu: Her O–H kolunda akım–gerilim ilişkisi

𝐼_𝑖 = (𝑉_H𝑖 − 𝑉₀ − 𝑉_D) / 𝑅_𝑖

diyot ileri iletimdeyken geçerlidir. Diyot kesimdeyse 𝐼_𝑖 ≈ 0 ve Ohm kanunu aktif iletim dalında uygulanır.

Kapasitör akımı: Kapasitörlerde

𝐼_𝐶 = 𝐶 𝑑𝑉 / 𝑑𝑡

bağıntısı sağlanır; bu, devrenin dinamik kısmında Ohm yerine reaktif akım tanımıdır.

Koşullu doğruluk: Ohm kanunu, direnç elemanları için her zaman, diyotlar için yalnızca “on” bölgesinde geçerlidir. Nonlineer eleman karakteristiği (diyot I–V) modele dahil edilmiştir.

Kirchhoff yasaları

KCL (akım yasası, O düğümü): O düğümündeki akımların toplamı,

Σ_𝑖 ( 𝐼_𝑖 + 𝐼_{𝐶_𝑖} ) + 𝐼_leak = 𝐼_𝐶₀

ile sıfır net akım koşulunu sağlar. Kapasitif yüklenme sırasında düğüm yük dengesi korunur.

KVL (gerilim yasası, her döngü): H_i→D_i→R_i→C_i→O döngüsü için

𝑉_{H_𝑖} − 𝑉_{D_𝑖} − 𝐼_𝑖𝑅_𝑖 − 1 / 𝐶_𝑖 , ⁣∫ 𝐼_{𝐶_𝑖} 𝑑𝑡 − 𝑉₀ = 0

ile kapalı çevrede gerilim düşümlerinin toplamı sıfırdır. Zamanla değişen depolama terimi (kapasitör) KVL’ye integral biçimde girer.

Koşullu doğruluk: KCL her an tam sağlanır (model bu dengeyle kuruldu). KVL, diyot durumuna göre (ileri/geri) doğru düşüm değerleriyle sağlanır.

Coulomb yasası ve dipol tutarlılığı

Kısmi yük eşlemesi: 𝑞_H = +𝛿, 𝑞₀ = −2𝛿 seçimi polar bağ ve bent geometriyle net dipol moment üretir:

𝑝⃗ = ∑𝑞_𝑖 𝑟⃗_𝑖 ≠ 0

Alan ve kuvvet: Bağ uzunluğu r için:

𝐹 = (1 / 4𝜋𝜀) (∣ 𝑞_H 𝑞₀ ∣ / 𝑟²)

yönlü çekim, devrede diyot yönünü ve O düğümünün daha düşük potansiyelini destekler.

Dielektrik etkisi: Suyun yüksek 𝜀 değeri, kapasitif rezervuar 𝐶₀ ile devreye yansıtılmıştır; Coulomb alanı ekranlanır, bu da devrede daha yüksek depolama kapasitesiyle tutarlı.

Koşullu doğruluk: Nokta-yük yaklaşımı ve efektif 𝜀 kullanımıyla Coulomb yasası devreye makroskopik eşdeğer olarak taşınır. Moleküler çok-cisim etkileşimleri (hidrojen bağ ağı) ek kapasitif/indüktif dallarla genişletildiğinde tutarlılık artar.

Enerji tutarlılığı ve sınamalar

Kapasitör enerjisi: O düğümünde depolanan enerji

𝐸_𝐶₀ = (1 / 2) 𝐶₀ V₀²

ile devre enerjisi pozitif ve sınırlıdır.

Güç dengesi: Giriş kaynaklarının sağladığı güç, dirençlerde ısı olarak ve kapasitörlerde geçici depolama olarak KCL/KVL ile dengelenir.

Zaman sabiti: Paralel iki kol ve rezervuar için

𝜏 = 𝑅_eq 𝐶_eq

ölçümü, deneysel dielektrik gevşeme beklentileriyle uyumlu olmalıdır (kalibrasyonla doğrulanır).

Hızlı doğrulama özeti

Ohm: Diyot “on” iken her kol için doğrusal I–V; “off” iken akım kesimi — sağlanır.
KCL: O düğümünde akım dengesi her an — sağlanır.
KVL: Her kapalı çevrede gerilim düşümleri toplamı sıfır — integral terimleri dahil sağlanır.
Coulomb: Polar yük dağılımı ve dipol moment devre yönlülüğünü ve kapasitansı destekler — eşdeğer modelle sağlanır.

Notlar ve koşullar

Diyot modeli: Parçalı doğrusal veya eksponansiyel I–V kullanılmalı; eşik ve dinamik direnç (𝑟_d) tanımlanırsa küçük-sinyal analizinde yasalar daha rahat test edilir.
Kalibrasyon: 𝑅_𝑖 , 𝐶_𝑖 , 𝐶₀ , 𝑉_D değerleri, suyun dielektrik spektrumu ve dipol momentine uydurulduğunda Coulomb–devre tutarlılığı güçlenir.
Çoklu molekül: Hidrojen bağ ağını eklemek KCL/KVL’yi geniş devrede korur ve Coulomb ekranlamasını gerçekçi kılar.

Model, doğru diyot durumu ve kalibre edilmiş parametrelerle Ohm, Kirchhoff ve Coulomb yasalarını sağlar.

Doğrulama Tablosu

Yasa / İlke	Devre Elemanı / Denklem	Sağlanma Koşulu	Sonuç
Ohm Kanunu	𝐼 =𝑉/𝑅	Diyot ileri iletimde, direnç üzerinden akım	Sağlanıyor (her O–H kolunda)
Kapasitörakımı	𝐼_𝐶 = 𝐶𝑑𝑉/𝑑𝑡	Zamanla değişen potansiyel farkı	Sağlanıyor (O rezervuarı ve bağ kapasitörleri)
Kirchhoff Akım Yasası(KCL)	∑𝐼_giren= ∑𝐼_çıkan	O düğümünde tüm akımların dengesi	Sağlanıyor (O düğümünde yük dengesi)
Kirchhoff Gerilim Yasası(KVL)	∑𝑉_düşüm= 0	H–O döngülerinde direnç, diyot ve kapasitör gerilimleri	Sağlanıyor (integral terimleri dahil)
Coulomb Yasası	𝐹 =(1/4𝜋𝜀𝑞)(𝑞₁𝑞₂/𝑟²)	Kısmi yükler (H:+δ, O:-2δ), bağ uzunluğu r	Sağlanıyor (dipol moment ≠ 0, polarite tutarlı)
Enerji Tutarlılığı	𝐸 =(1/2)𝐶𝑉²	Kapasitörlerde depolama, dirençlerde ısı kaybı	Sağlanıyor (güç dengesi korunuyor)

Örnek Sayısal Kontrol

Parametreler: 𝑅 = 100 Ω, 𝐶₀ = 5 𝜇𝐹, 𝑉_D = 0.3 𝑉.
Uyarım: 𝑉_H = 0.8 𝑉.
Akım: 𝐼 = (0.8 − 0.3)/100 = 5 𝑚𝐴.
KCL: O düğümüne gelen akım = 𝐼_𝐶₀ = 𝐶₀ ⋅ 𝑑𝑉₀ /𝑑𝑡.
Coulomb: 𝑞_H = +𝛿, 𝑞₀ = −2𝛿→ dipol moment ≠ 0, kuvvet yönü O’ya doğru.

Sonuç

Ohm: Direnç ve diyot ileri iletimde sağlanıyor.
Kirchhoff: Hem akım hem gerilim yasaları O düğümünde ve döngülerde sağlanıyor.
Coulomb: Polar yük dağılımı ve dipol moment devre yönlülüğünü destekliyor.
Enerji: Kapasitör ve dirençler arasında güç dengesi korunuyor.

Bu tablo, su molekülü için kurulan devre modelinin temel elektrik yasalarıyla uyumlu olduğunu gösteriyor.

Su devresi için voltaj–zaman–akım yüzeyi

Görsel hazır: voltaj–zaman–akım 3D yüzeyi oluşturuldu ve kartta yer alıyor. X ekseni giriş voltajı 𝑉_H , Y ekseni zaman 𝑡, Z ekseni toplam akım. Parametreler: 𝑅 = 100 Ω, 𝐶₀ = 5 𝜇F, 𝑉_D = 0.3 V.

Parametreler ve kurulum

Direnç: 𝑅 = 100 Ω
Kapasitör (oksijen rezervuarı): 𝐶₀ = 5 𝜇F
Diyot eşiği: 𝑉_D = 0.3 V
Giriş voltajı aralığı: 𝑉_H = 0.1–1.0 V
Zaman aralığı: 𝑡 = 0–1 ms, adım 10 𝜇s

Yüzeyin okunması

Eşik altında: 𝑉_H ≤ 𝑉_D → iletim yok; akım yüzeyi sıfır çizgisi.
Eşik üstünde ilk tepki: 𝑉_H > 𝑉_D → başlangıç akımı

𝐼(0) ≈ (𝑉_H − 𝑉_D) / R

örn. 𝑉_H = 1.0 V için 𝐼(0) ≈ 7 mA.

Zamanla evrim: O düğümü polarize oldukça 𝑉 (𝑡)artar ve akım azalır:

𝐼(𝑡) = (𝑉_H − 𝑉_D − 𝑉₀(𝑡)) / 𝑅 , (𝑑𝑉₀ / 𝑑𝑡) ∝ 𝐼(𝑡)

yüzeyde bu, yüksekten başlayan ve zamana doğru sönümlenen bir “sırt” olarak görünür.

Yakın-DC son durum: İdeal modelde 𝑉₀ → 𝑉_H − 𝑉_D ve 𝐼 → 0. Yüzey, zaman ekseni sonunda sıfıra yaklaşır.

Hızlı değerler tablosu

Giriş Voltajı (V_H)	Başlangıç Akımı I(0)	Beklenen Davranış
0.2 V	0 mA	Diyot kapalı, akım yok

Giriş Voltajı (V_H)	Başlangıç Akımı I(0)	Beklenen Davranış
0.4 V	1 mA	Hızlı şarj, akım kısa sürede azalır
0.6 V	3 mA	Orta hızda şarj, sönüm belirgin
0.8 V	5 mA	Hızlı şarj, sönüm daha belirgin
1.0 V	7 mA	En yüksek tepe, ardından sıfıra yaklaşır

Not: Seri dalda kapasitör şarjı, akımın zamana bağlı olarak azalmasına yol açar; yüzeydeki sönüm bu davranışı yansıtır.

Model içgörüleri

Eşik etkisi: Diyot eşiği, su devresinde H→O yönlü akışın “başlama” koşulunu belirler; bu, polar bağın devresel karşılığıdır.
Depolama dinamiği: 𝐶₀ ne kadar büyükse, akım sönümü daha yavaş olur; zaman sabiti büyür ve yüzeyde sırt daha uzun sürer.
Direnç etkisi: 𝑅 arttıkça akım tepe değeri düşer ve yüzey genel olarak alçalır; şarj hızı da yavaşlar.

Voltaj–Akım Tablosu (R=100 Ω, C=5 µF, Vd=0.3 V)

Giriş Voltajı(V_H)	Başlangıç Akımı I(0)(mA)	Zamanla Davranış
0.2 V	0	Diyot kapalı, akım yok
0.4 V	1	Hızlı şarj, akım kısa sürede azalır
0.6 V	3	Orta hızda şarj, sönüm belirgin
0.8 V	5	Hızlı şarj, sönüm daha belirgin
1.0 V	7	En yüksek tepe, ardından sıfıra yaklaşır

ASCII-art Harita (Zaman ekseninde akım sönümü)

Kod

V_H=0.4V: ||||—-….

V_H=0.6V: ||||||||—-….

V_H=0.8V: ||||||||||||—-….

V_H=1.0V: ||||||||||||||||—-….

Başlangıçta akım yüksek (çok sayıda “|”).
Zaman ilerledikçe akım sönümleniyor (“—-….”).
Eşik altı (0.2 V) → hiç akım yok.

Yorum

Ohm kanunu: Başlangıç akımı 𝐼 = (𝑉_H − 𝑉_D )/𝑅 ile doğrulanıyor.
Kirchhoff: O düğümünde akımların toplamı kapasitör şarjına eşit → denge sağlanıyor.
Coulomb: Polar yük dağılımı (H:+δ, O:-2δ) yönlü akışı destekliyor.
