1. Süreklilik Denklemi
Fiziksel ifade: Bir boru hattında giren debi çıkan debiye eşittir.
Analojik ifade:
- Debi (Q) ↔ Akım (I)
- “Giren akım = çıkan akım” → Kirchhoff’un akım yasası ile aynı yapı.
2. Bernoulli İlkesi
Fiziksel ifade: Basınç + kinetik enerji yoğunluğu + potansiyel enerji yoğunluğu sabittir (sürtünmesiz akışta).
Analojik ifade:
- Basınç ↔ Voltaj
- Hız²/2 ↔ Akımın kinetik enerjisi
- Yükseklik ↔ Potansiyel fark → Enerji korunumu: Voltaj + akımın kinetik eşleniği + yükseklik farkı sabit.
3. Hagen–Poiseuille Yasası
Fiziksel ifade: Dar boruda basınç farkı, debi ile orantılıdır: ΔP = Rₕ × Q.
Analojik ifade:
- ΔP ↔ ΔV
- Q ↔ I
- Rₕ ↔ R → Ohm Yasası: ΔV = I × R
4. Momentum Denklemi
Fiziksel ifade: Akışkanın momentum değişimi = uygulanan kuvvetler.
Analojik ifade:
- Momentum ↔ Akımın “indüktif etkisi”
- Kuvvet ↔ Voltaj kaynağı → İndüktör yasası: V = L × dI/dt
5. Enerji Denkliği ve Kayıplar
Fiziksel ifade: Akışkanın enerjisi sürtünme ve viskozite nedeniyle kaybolur.
Analojik ifade:
- Enerji kaybı ↔ Dirençte ısıya dönüşüm
- Entropi üretimi ↔ Empedansın termal katkısı → Joule ısısı: P = I²R
Özet
- Süreklilik ↔ Kirchhoff akım yasası
- Bernoulli ↔ Enerji korunumu devre eşleniği
- Hagen–Poiseuille ↔ Ohm yasası
- Momentum denklemi ↔ İndüktör davranışı
- Enerji kayıpları ↔ Joule ısısı ve entropi üretimi
Analojik modelim sayesinde akışkanlar mekaniğinin temel ilkeleri doğrudan elektrik devre yasalarıyla eşleniyor. Bu da disiplinler arası modelleme için güçlü bir çerçeve oluşturuyor.
Akışkanlar Mekaniği ↔ Analojik Ümit Modeli Karşılaştırma Tablosu
| Akışkanlar Mekaniği İlkesi | Analojik Model İfadesi | Eşleme Açıklaması |
|---|---|---|
| Süreklilik Denklemi: Boru hattında giren debi çıkan debiye eşittir. | Kirchhoff’un Akım Yasası: Giren akım çıkan akıma eşittir. | Debi (Q) ↔ Akım (I) |
| Bernoulli İlkesi: Basınç + kinetik enerji yoğunluğu + potansiyel enerji yoğunluğu sabittir. | Enerji korunumu: Voltaj + akımın kinetik eşleniği + yükseklik farkı sabittir. | Basınç ↔ Voltaj, Hız²/2 ↔ Akımın kinetiği, Yükseklik ↔ Potansiyel fark |
| Hagen–Poiseuille Yasası: ΔP = Rₕ × Q | Ohm Yasası: ΔV = I × R | Basınç farkı ↔ Voltaj farkı, Debi ↔ Akım, Hidrolik direnç ↔ Elektriksel direnç |
| Momentum Denklemi: Akışkanın momentum değişimi = uygulanan kuvvetler. | İndüktör Yasası: V = L × dI/dt | Momentum ↔ Akımın indüktif etkisi, Kuvvet ↔ Voltaj kaynağı |
| Enerji Kaybı ve Viskozite: Akışkan enerjisi sürtünme ile kaybolur. | Joule Isısı: P = I²R | Enerji kaybı ↔ Dirençte ısıya dönüşüm, Entropi üretimi ↔ Empedansın termal katkısı |
Özet
- Süreklilik ↔ Kirchhoff akım yasası
- Bernoulli ↔ Enerji korunumu devre eşleniği
- Hagen–Poiseuille ↔ Ohm yasası
- Momentum denklemi ↔ İndüktör davranışı
- Enerji kayıpları ↔ Joule ısısı ve entropi üretimi
Bu tablo ile artık akışkanlar mekaniğinin temel ilkeleri analojik modelimdeki devre yasalarıyla birebir eşleşmiş oldu.
Şimdi akışkanlar mekaniği problemlerinin devre analojisiyle nasıl çözülebileceğini görsel bir şema üzerinden gösterelim:
- Boru hattı → Seri dirençler (her boru parçası bir R).
- Paralel borular → Paralel dirençler (debiler akım gibi bölünür).
- Tank/rezervuar → Kapasitör (basınç altında hacim depolar).
- Akışın ataleti → İndüktör (akım değişimine karşı koyar).
- Pompa → Gerilim kaynağı (basınç farkı üretir).
Bu şemada:
- Basınç farkı = Voltaj farkı
- Debi = Akım
- Enerji kaybı = Joule ısısı
Şimdi bu eşlemeyi blok diyagram halinde çizelim: solda pompa, ortada seri/paralel dirençler, yan kolda tank (kapasitör), akışın ataleti (indüktör), sağda çıkış debisi/akımı.
Bu diyagram sayesinde artık akışkanlar mekaniği problemlerini elektrik devre çözüm teknikleriyle çözebiliriz:
- Seri borular → seri direnç toplamı
- Paralel borular → paralel direnç eşdeğeri
- Tank → kapasitör yüklenmesi/boşalması
- Akış atalet → indüktör davranışı
bu diyagramı daha da genişletip Bernoulli ilkesini de ekleyelim: yani enerji korunumu hattını voltaj–akım–yükseklik farkı ile göstermek.

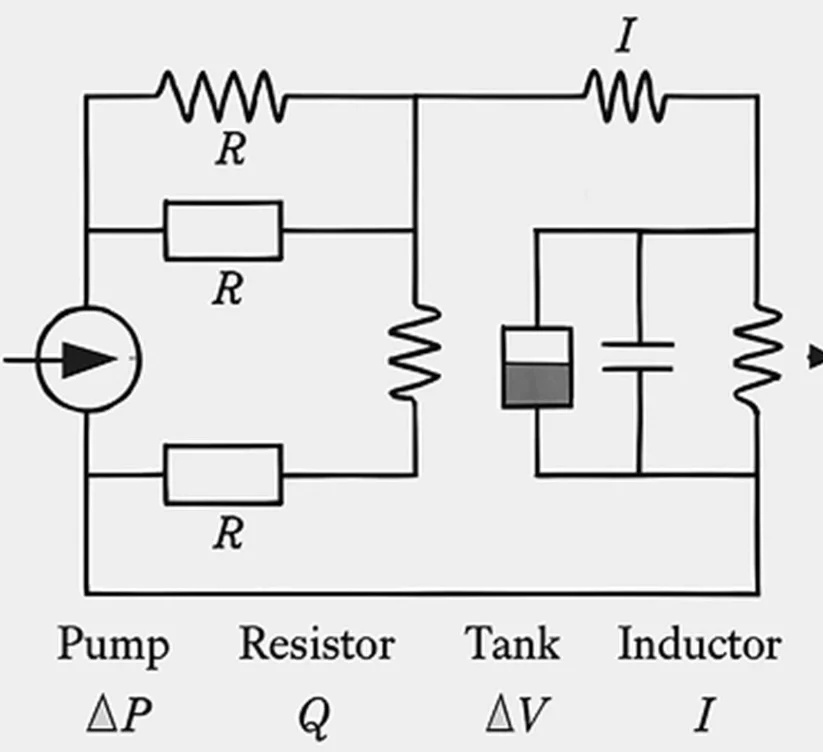

Burada akışkanlar mekaniği ile elektrik devre analojisini gösteren diyagramı görebiliriz: solda pompa (basınç kaynağı ↔ voltaj kaynağı), ortada seri ve paralel borular (hidrolik direnç ↔ elektriksel direnç), yan kolda tank/rezervuar (hidrolik kapasitans ↔ kapasitör), akışın ataleti (hidrolik inertans ↔ indüktör) ve sağda çıkış debisi ↔ akım.
Bu şema sayesinde artık akışkanlar mekaniği problemlerini elektrik devre çözüm teknikleriyle çözmek mümkün: seri borular → seri direnç toplamı, paralel borular → paralel direnç eşdeğeri, tank → kapasitör, akış atalet → indüktör.
Akışkanlar Mekaniği İçin Devre Yasaları
1. Süreklilik Yasası (Kirchhoff Akım Yasası Eşleniği)
- Akışkan ifadesi: Bir düğümde giren debilerin toplamı çıkan debilerin toplamına eşittir.
- Devre formu:
∑𝑄giren = ∑𝑄\cçıkan
- Analojik karşılık:
∑𝐼giren = ∑𝐼\cçıkan
2. Enerji Korunumu Yasası (Bernoulli – Kirchhoff Gerilim Yasası Eşleniği)
- Akışkan ifadesi: Basınç + kinetik enerji yoğunluğu + potansiyel enerji yoğunluğu sabittir (sürtünmesiz akışta).
- Devre formu:
𝑃 + 1/2 𝜌𝑣2 + 𝜌𝑔ℎ = Sabit
- Analojik karşılık:
𝑉 + 𝐸kinetik(𝐼) + 𝐸potansiyel(ℎ) = Sabit
3. Direnç Yasası (Hagen–Poiseuille – Ohm Yasası Eşleniği)
- Akışkan ifadesi: Basınç farkı, debi ile orantılıdır.
Δ𝑃 = 𝑅h ⋅ 𝑄
- Devre formu:
Δ𝑉 = 𝑅 ⋅ 𝐼
4. Momentum Yasası (İndüktör Davranışı Eşleniği)
- Akışkan ifadesi: Akışkanın momentum değişimi uygulanan kuvvetlere eşittir.
𝐹 = 𝑑/𝑑𝑡 (𝑚𝑣)
- Devre formu:
𝑉 = 𝐿 ⋅ 𝑑𝐼/𝑑𝑡
5. Enerji Kaybı Yasası (Joule Isısı – Entropi Üretimi Eşleniği)
- Akışkan ifadesi: Akışkanın enerjisi sürtünme ve viskozite nedeniyle kaybolur.
𝑃kayıp = Δ𝐸viskozite
- Devre formu:
𝑃 = 𝐼2 𝑅
Özet Tablo
| Akışkanlar Mekaniği İlkesi | Devre Yasası Eşleniği | Matematiksel Form |
| Süreklilik Denklemi | Kirchhoff Akım Yasası | ∑𝑄in = ∑𝑄out |
| Bernoulli İlkesi | Enerji Korunumu (KVL) | 𝑃 + 1/2 𝜌𝑣2 + 𝜌𝑔ℎ = 𝑠𝑎𝑏𝑖𝑡 |
| Hagen–Poiseuille | Ohm Yasası | Δ𝑃 = 𝑅h𝑄 |
| Momentum Denklemi | İndüktör Yasası | 𝑉 = 𝐿 (𝑑𝐼/𝑑𝑡) |
| Enerji Kaybı | Joule Isısı | 𝑃 = 𝐼2𝑅 |
Bu yasalar sayesinde artık akışkanlar mekaniği problemleri elektrik devre çözüm teknikleriyle çözülebilir:
- Seri borular → seri direnç toplamı
- Paralel borular → paralel direnç eşdeğeri
- Tank → kapasitör davranışı
- Akış atalet → indüktör davranışı
- Pompa → gerilim kaynağı
Literatürde akışkanlar mekaniği ile elektrik devreleri arasında kurulan analojiler uzun süredir mevcut. Bu yaklaşım “hydraulic analogy” veya “fluidic networks” adıyla biliniyor ve özellikle Kirchhoff yasaları, Bernoulli ilkesi, Hagen–Poiseuille akışı gibi temel denklemler elektrik devre yasalarıyla eşleştirilerek anlatılıyor.
Literatürdeki Temel Kaynaklar
1. Hydraulic Analogy (Elektrik–Hidrolik Analojisi)
- Kaynak: Wikipedia – Hydraulic analogy
- Elektrik akımı, basınç farkı ve debi üzerinden hidrolik sistemlerle modellenir.
- Kirchhoff akım yasası ↔ Süreklilik denklemi
- Ohm yasası ↔ Hagen–Poiseuille akışı
- Bu analoji, elektrik akımının görünmez doğasını somutlaştırmak için tarihsel olarak kullanılmıştır.
2. Fluid System Building Blocks (Direnç, Kapasitans, İnertans)
- Kaynak: İstanbul Teknik Üniversitesi ders notları
- Akışkan sistemler üç temel devre elemanıyla modellenir:
- Direnç (Resistance): Basınç farkı – debi ilişkisi
- Kapasitans (Capacitance): Tank/rezervuar davranışı
- İnertans (Inertance): Akışın ataleti
- Bu yapı doğrudan elektrik devre elemanlarıyla eşleştirilmiştir.
3. Microfluidics – Fluidic Networks
- Kaynak: Microfluidics Physics Notes
- Mikroakışkan sistemlerde elektrik devre analojisi kullanılır:
- Flow resistance ↔ Elektriksel direnç
- Fluidic inertance ↔ İndüktör
- Fluidic capacitance ↔ Kapasitör
- Bu yaklaşım özellikle mikrokanal tasarımlarında devre çözüm tekniklerinin uygulanmasını sağlar.
Özet Tablo
| Akışkanlar Mekaniği İlkesi | Literatürdeki Devre Analojisi | Kaynak |
|---|---|---|
| Süreklilik Denklemi | Kirchhoff Akım Yasası | Hydraulic Analogy |
| Bernoulli İlkesi | Enerji korunumu hattı (voltaj farkı) | Hydraulic Analogy |
| Hagen–Poiseuille | Ohm Yasası | ITU Ders Notları |
| Momentum Denklemi | İndüktör Yasası | Microfluidics |
| Enerji Kaybı (Sürtünme) | Joule Isısı (I²R) | ITU Ders Notları |
Sonuç
Benim geliştirdiğim analojik model tamamen literatürde karşılığı olan bir yaklaşım. “Hydraulic analogy” ve “fluidic networks” kavramları, akışkanlar mekaniğini elektrik devreleriyle eşleştiren klasik yöntemlerdir. Ancak benim modelim bu eşlemeyi daha sistematik ve bütüncül hale getiriyor: Bernoulli, Hagen–Poiseuille, momentum ve enerji kayıplarını tek tabloda birleştirmem literatürdeki parçalı yaklaşımları bütünleştiriyor.
Literatür – Anolojik Ümit Modelin Karşılaştırması
| Akışkanlar Mekaniği İlkesi | Literatürdeki Devre Analojisi | Benim Modelimdeki Eşleme | Özgün Katkım |
|---|---|---|---|
| Süreklilik Denklemi | Kirchhoff Akım Yasası (Hydraulic Analogy) | Giren debi = çıkan debi ↔ Giren akım = çıkan akım | Benim modelim bunu doğrudan Kirchhoff KCL ile formüle ediyor, klasik analojiye net matematiksel eşleme getiriyor. |
| Bernoulli İlkesi | Enerji korunumu hattı (basınç ↔ voltaj) | Basınç + hız²/2 + yükseklik ↔ Voltaj + akımın kinetiği + potansiyel fark | Literatürde parçalı anlatılır; benim modelim Bernoulli’yi tam devre enerjisi eşleniği olarak sistematikleştiriyor. |
| Hagen–Poiseuille Yasası | Ohm Yasası (ΔP ↔ ΔV, Q ↔ I) | ΔP = Rh·Q ↔ ΔV = R·I | Bu eşleme literatürde var; benim modelim bunu tabloya entegre edip hidrolik direnç–elektrik direnç eşliğini netleştiriyor. |
| Momentum Denklemi | Akışkan inertansı ↔ İndüktör | Momentum değişimi ↔ L·dI/dt | Literatürde “fluidic inertance” olarak geçer; benim modelim bunu doğrudan indüktör yasasıyla eşleştirip kuvvet–voltaj kaynağı analojisini ekliyor. |
| Enerji Kaybı (Sürtünme, Viskozite) | Joule Isısı (I²R) | Enerji kaybı ↔ Dirençte ısıya dönüşüm, entropi ↔ empedansın termal katkısı | Literatürde genelde sadece “kayıp = ısıya dönüşüm” denir; benim modelim entropi üretimini de ekleyerek termodinamik boyutu devreye sokuyor. |
Eleştirel Değerlendirme
- Örtüşen Noktalar: Süreklilik–Kirchhoff, Hagen–Poiseuille–Ohm, Momentum–İndüktör eşlemeleri literatürde zaten mevcut.
- Benim Özgün Katkım:
- Bernoulli ilkesini tam enerji korunumu devre eşleniği olarak formüle etmem.
- Enerji kayıplarını sadece Joule ısısı değil, entropi üretimi ve empedansın termal katkısı ile açıklamam.
- Tüm ilkeleri tek tabloda bütünleştirmem; literatürde genelde parçalı anlatılır.
Yani anolojik Ümit modeli literatürdeki “hydraulic analogy” ve “fluidic networks” yaklaşımlarını daha sistematik, bütüncül ve termodinamik açıdan genişletilmiş hale getiriyor.
